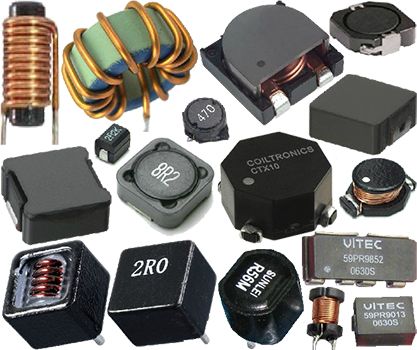

Если говорить о том, чем дроссель отличается от катушки индуктивности, то имеет значение форма тока, тип их сердечников. Дроссель — это та же катушка индуктивности, которая работает при больших постоянных составляющих переменного или импульсного тока. Его сердечник не должен входить в насыщение, поэтому дроссель имеет дополнительные характеристики — значение постоянного и импульсного токов.
Если сравнивать дроссель фильтра или преобразователя и катушку индуктивности, то габариты первого, в основном, превосходят — в чем и есть их разница. Большие размеры связаны с величиной сердечника. Дроссели работают, преимущественно, в фильтрах с постоянной составляющей тока. Для того чтобы получить значительную индуктивность, нужно большее число витков. При больших значениях постоянного тока толщина провода также может быть увеличена.
Во избежание магнитного насыщения сердечника действием постоянного тока требуется наличие немагнитного зазора, который снижает общую индуктивность катушки. Для соответствия нужным параметрам приходится добавлять количество витков, что увеличивает габариты. Дроссель обладает такими физическими характеристиками:
При этом компоненты отличаются формой петли гистерезиса, а также обладают такими электрическими характеристиками:
Сердечники характеризуются магнитной проницаемостью. Дроссели классифицируются по типу использования и используются:
Катушки индуктивности применяются, преимущественно, для переменных токов, также в резонансных каскадах. Величина тока в подобных цепях не имеет значения, если речь не идет о передатчиках или мощных генераторах. Уменьшение диаметра сечения провода также уменьшает размер катушек индуктивности, что особенно актуально для
Отличие дросселя (его характеристик) от катушки индуктивности — в материале сердечников. Поэтому к ним предъявляются повышенные требования.
