  • AD7124-4 – четырёхканальный 24-разрядный сигма-дельта АЦП. Низкий уровень шума, система диагностики, а также малое энергопотребление. (Analog Devices, Inc)

Новости

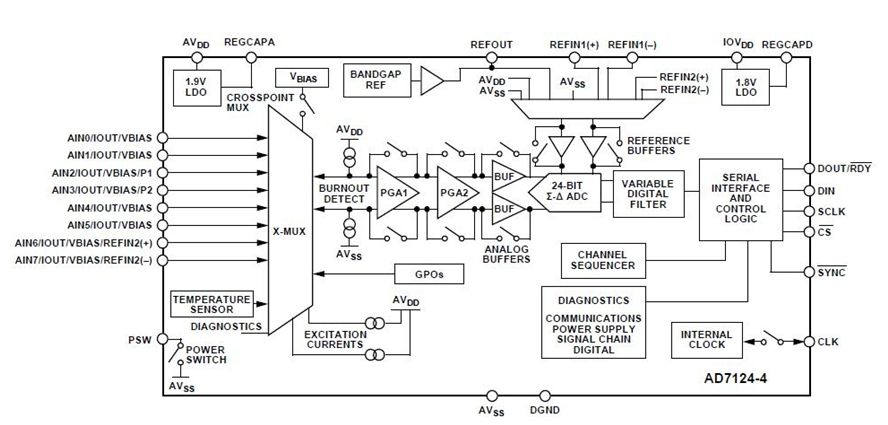

AD7124-4 – четырёхканальный 24-разрядный сигма-дельта АЦП. Низкий уровень шума, система диагностики, а также малое энергопотребление. (Analog Devices, Inc)

03.08.2015

AD7124-4 конфигурируeтся для работы с входными сигналами (4 дифференциальных либо с 7 псевдодифференциальных).

AD7124-4 обладает встроенными аналоговыми буферами, а также усилителями с программируемым коэффициентом усиления, благодаря этому можно подавать сигналы низкого уровня сразу на вход микросхемы.

Микросхема подавляет помехи на частотах 50 Гц и 60 Гц, при работе на частотах обновления выходных данных 25 SPS.

AD7124-4 обладает встроенным источником опорного напряжения (дрейф не более 15 ppm/°C). Тактирование AD7124-4 реализовывается и от внутреннего источника тактового сигнала частотой 614,4 кГц, и от внешнего. А также имеется встроенная система диагностики, гарантирующая контроль за состоянием источника опорного напряжения, записью/чтением команд, за состоянием цепей питания и входных цепей.

Температурный диапазон: -40 °С до +105 °С. У AD7124-4 2 варианта исполнения корпуса: 32-выводной корпус LFCSP_WQ или 24-выводной TSSOP.


Технические характеристики

  • Рабочий температурный диапазон: от –40°C до +105°C
  • Интегральная нелинейность: ±2 ppm/FSR
  • Разрядность: 24 бит
  • Максимальный ток потребления: 930 мкА
  • Напряжение питания аналоговой части: от 2,7 В до 3,6 В, ±1,8 В
  • Напряжение питания цифровой части: от 1,65 В до 3,6 В
  • Частота дискретизации: от 1,17 SPS до 19200 SPS
  • Количество каналов: 4
  • Средний уровень шума: 20 нВ.
  • Корпус: 32-выводной LFCSP_WQ или 24-выводной TSSOP
